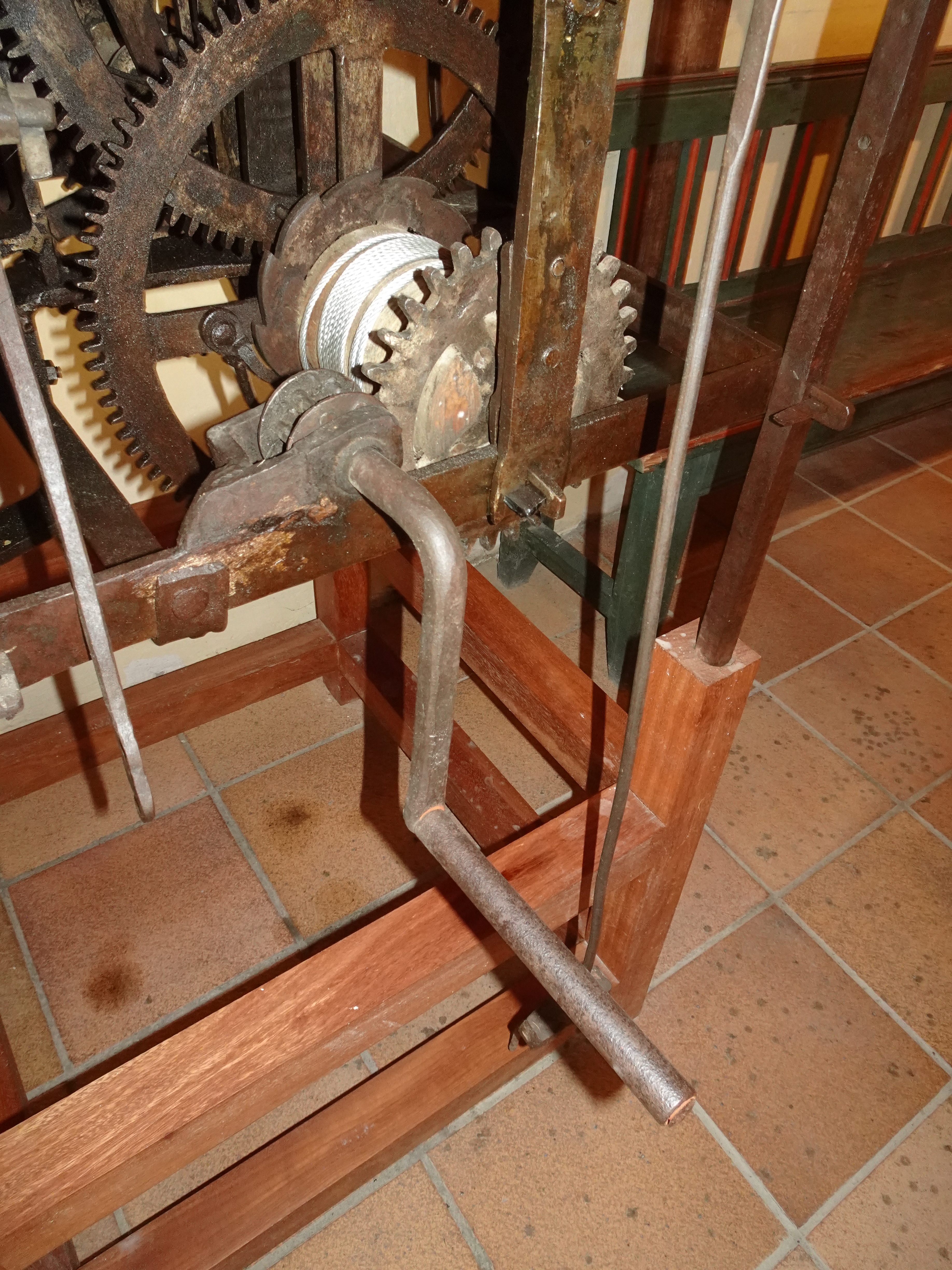

| Notes | Remuntatge del tren de quarts amb pinyó i roda de remuntatge |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Remuntatge del tren de quarts amb pinyó i roda de remuntatge |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |

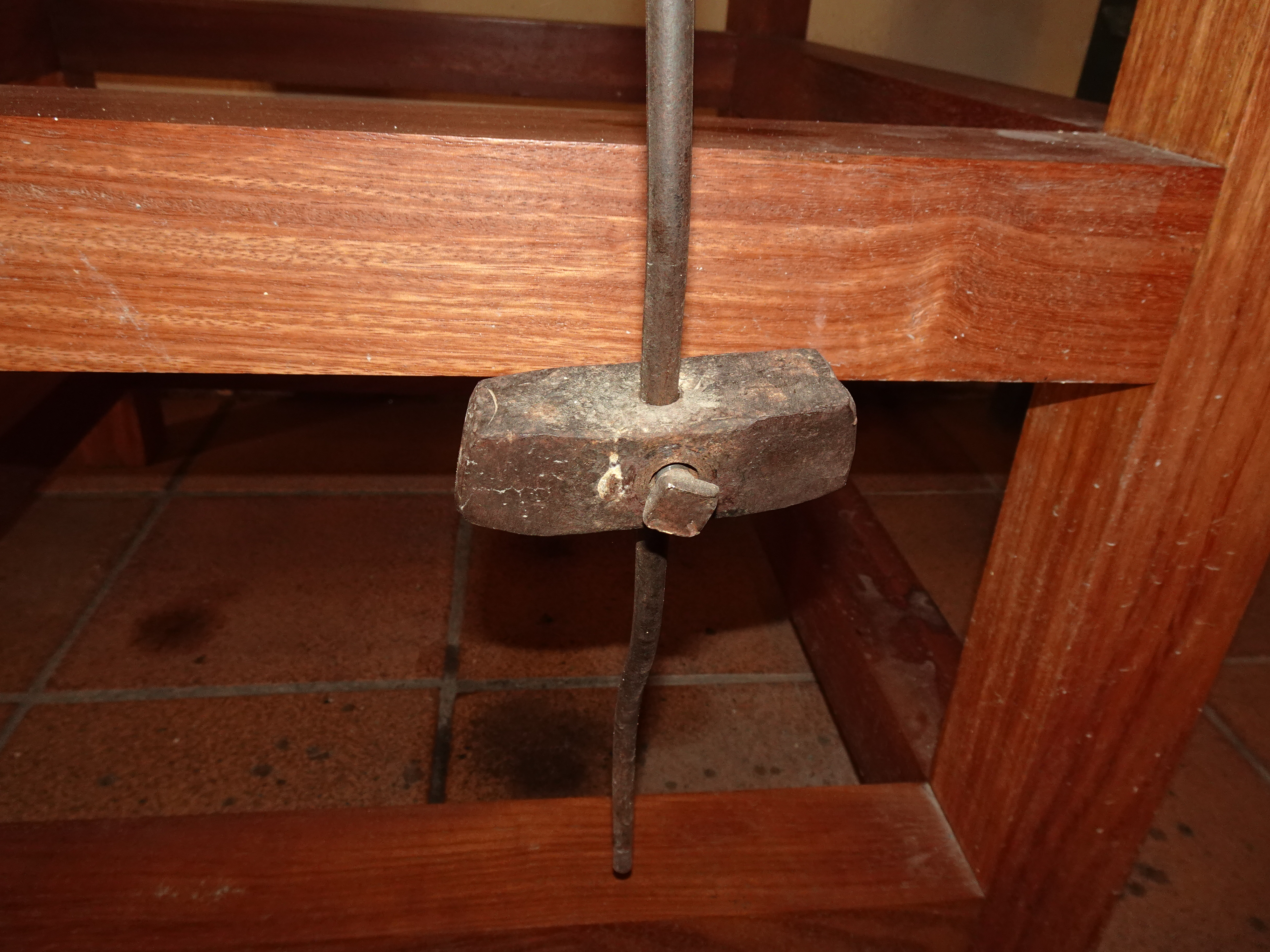

| Notes | Llentilla del pèndol, potser un antic mall reaprofitat |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | En la part superior es troba la tapa de l'eix de l'escapament. En primer terme la falca que assegura la fixació de la platina que dóna suport als eixos del tren d'hores amb el travesser superior |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |

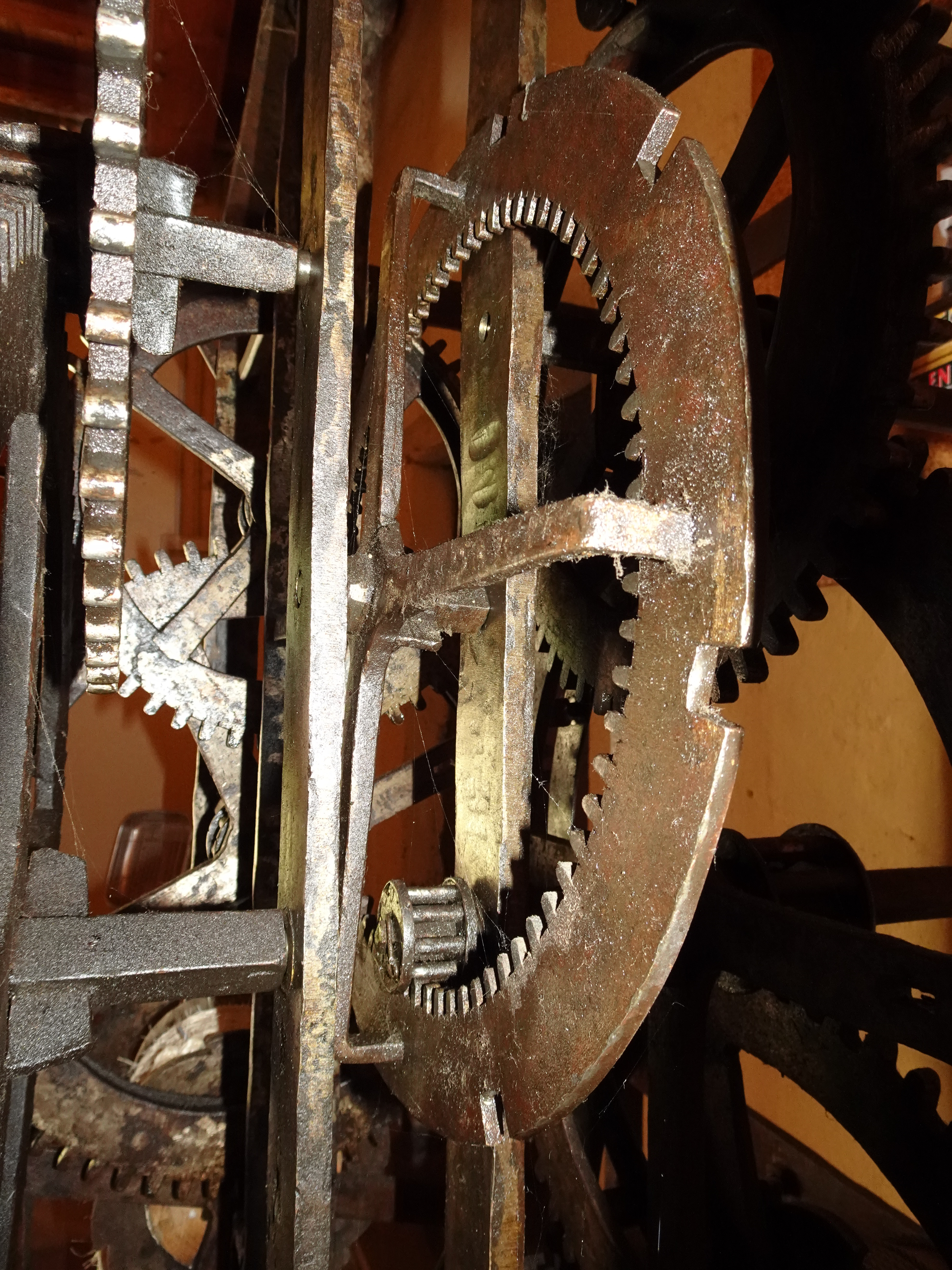

| Notes | La roda comptadora d'hores, col·locada en l'interior del mecanisme i amb les osques en la part exterior de la corona |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Trava doble, de la comptadora d'hores i de la roda segona, amb un remat decoratiu en espiral |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |

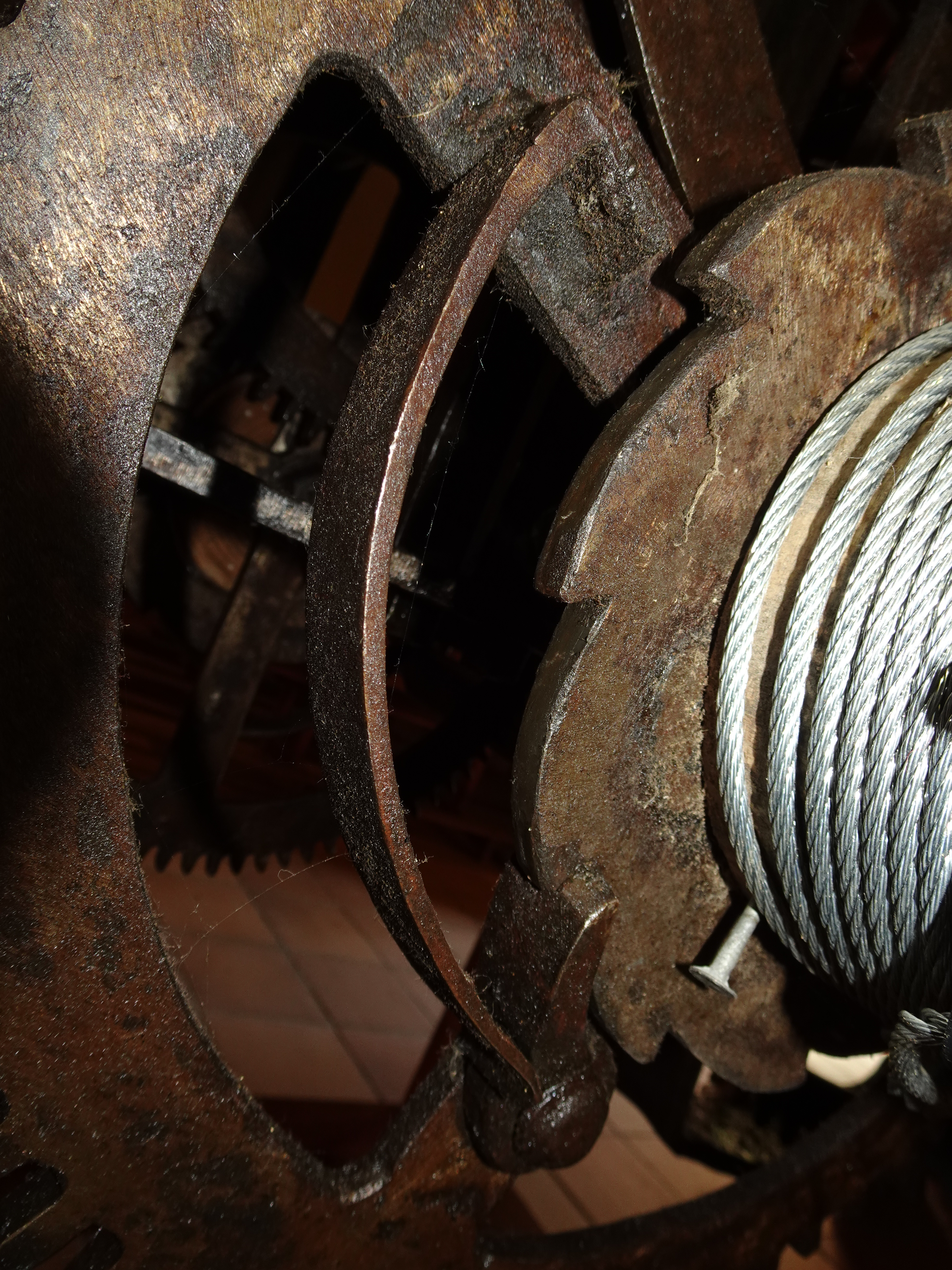

| Notes | A la dreta i en la part superior, el cèrcol de la roda segona del tren de soneria d'hores. A l'esquerra, la roda comptadora |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Venterol del tren d'hores, amb dues pales |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Incissions (3) en pilar i travesser per a indicar les peces que s'han d'acoblar |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Sistema de travat del remuntatge, de moll i trinquet sobre roda roquet |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Sistema de palanques solidàries d'alliberament del tren de quarts. Al fons la palanca en colze que s'alça cada quart d'hora per pivots inserts en la roda segona del tren de marxa. En primer terme la trava de la comptadora dels quarts i darrere d'ella la trava del cèrcol de la roda segona, amb una decoració en espiral |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 18-06-2025 |
| Foto ampliada | |
| Foto original | |
