Memòria técnica: restauració Campana Grossa d'Alfafar

Instalación general

• Institución que ha solicitado la actuación: Parroquia Mare de Deu del Do de Alfafar.
• Subvención que se le ha concedido: 3000 €
• Actuación general: restauración de la instalación tradicional.
• Mecanismos generales: se le ha sustituido el yugo de hierro por uno de madera, se ha subido al campanario y se ha procedido a motorizarla con motor de impulsos y electromartillo de repiques.
• Instalación eléctrica: cambio de la distribución eléctrica de esta campana por la sala cumpliendo con la normativa de Baja Tensión.
• Ordenador instalado y programación: no se ha instalado ordenador nuevo, se ha mantenido el existente marca Bodet.
• Fechas del proceso: Bajada de la campana: 23/09/2002
• Inicio trabajos en el taller: 24/09/2002
• Vuelta de la campana a Alfafar: 04/11/2002
• Subida de la campana al campanario: 04/11/2002
• Finalización del montaje: 04/11/2002

Características generales

• Diámetro: 820 mm
• Peso del bronce (Real): 301 kg
• Autor: Vicente Pérez
• Año de fundición: 1769
• Estado previo de conservación: el estado del bronce era bueno, pero se había sustituido su instalación tradicional presentando yugo de hierro y motorización de tracción continua.

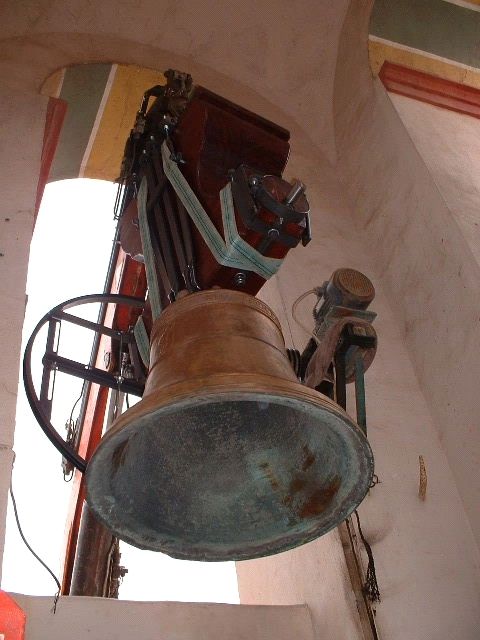

Fotografías general de antes y después

• Tipo de limpieza efectuado: el bronce se ha limpiado con chorro de arena y después se ha pulido.
• Valoración de la instalación anterior y justificación de la sustitución:
• Antes tenía yugo de hierro y se ha sustituido por uno de madera con formato convergente y diseño típico de la zona.
• Peso del yugo anterior: 168 kg
• Peso del yugo nuevo: 192 kg



• Badajo: El badajo se ha cambiado por uno nuevo realizado de una sola pieza en hierro dulce. Al proceder a la limpieza y pintado del viejo badajo se apreció que no estaba en buenas condiciones de volverse a colocar. (Véase fotos).
• Mecanismos instalados:
• Electromazo: modelo T1 marca Ecat Orologi
• Voltaje: 220 V
• Velocidad impulsos y retorno: 4 al segundo
• Motor: Modelo electrónico de impulsos de la fábrica Ecat Orologi
• Velocidad inicio: 90%
• Altura medio vuelo 1: 50º aprox.
• Altura medio vuelo 2: 110º aprox.
• Velocidad volteo: 23 RPM
• Cambio de sentido, nº de vueltas en cada sentido: 30
• Potencia de frenado: 45%
• Instalación para el toque manual: colocación de ballesta.
