MEMORIA TÉCNICA

Restauración campana pequeña de la parroquia de Todolella (Castellón)

Campana nº 1. La más pequeña de las tres existentes. Antes de la restauración.

Trabajos de restauración del yugo de madera que se llevó a cabo sobre la campana menor:

Datos de la campana

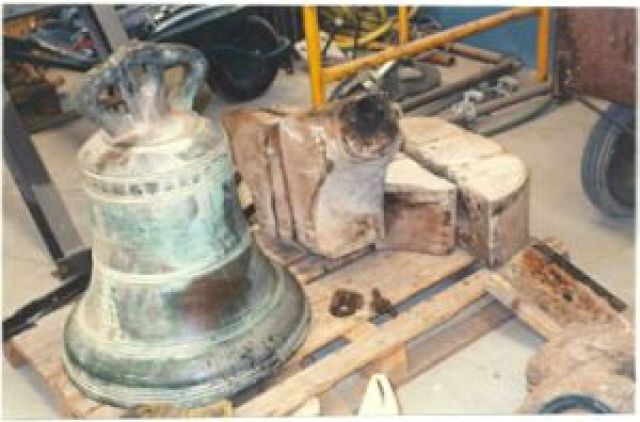

Estado en el que se encontraba el yugo una vez desmontado en el taller
Campana nº 1. "Santa Bárbara"
Diámetro: 570 mm
Peso: 115 kg
Año fundición: 1698 ó 1798 ¿? (VER FOTOS ADJUNTAS)
Inscripciones: "SANCTA BARBARA ORA PRONOBIS ANO 1S98"
Imágenes: Cruz de estrellas (exterior).
Fundidor: ¿?
Funcionamiento: volteo manual.
Yugo: de madera restaurado

Restauración del yugo de madera

Campana nº 1. La más pequeña de las tres existentes. Después de la restauración.

Tratamiento del agrietado y sustitución de las partes más dañadas por incrustaciones del mismo tipo de madera. Rellenado con tiras de madera y masilla especial las grietas más pequeñas.

Cepillado y lijado de todas las superficies acabándolas con productos de protección antimoho, anticarcoma y barnizado especial que no se cuartea.

Sustitución de las terminaciones de los tirantes de hierro por roscas de paso milimétrico normalizado que permiten apretar debidamente la campana al yugo. Limpieza de todos los herrajes, cepillando todo el hierro y pasivando con revestimiento de pintura antioxidante de color negro oxirón.

Torneado de ejes para colocación de rodamientos de bolas autocentrantes de rótula reforzada y estancos con engrasador. Los soportes de los rodamientos se fijan en nuevos soportes que se instalan en los huecos que ya existen en el muro

Como la campana se encontraba montada con la cruz hacia dentro, se giró 180º para corregirlo y que quedara hacia el exterior.

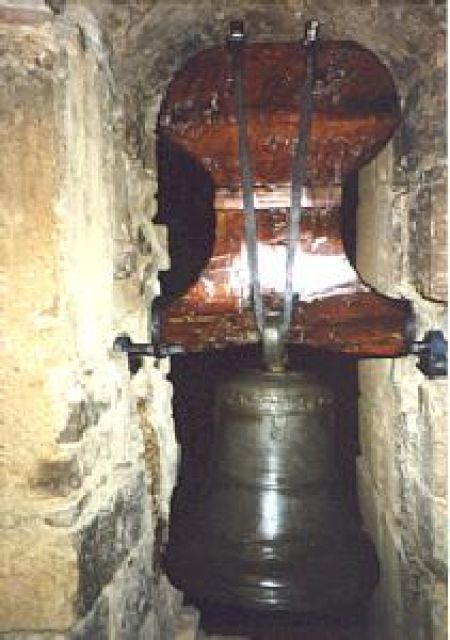

La campana, una vez montada, en el taller comprobando el trabajo realizado.

Montaje de la campana con el yugo restaurado, realización de pruebas y equilibrado correcto.

Ataduras del badajo con cable de seguridad.


  • Instalación en el campanario el 21 de noviembre de 2000.

    En Catarroja a 12 de diciembre de 2000
    Javier Calero
    Ingeniero Técnico Industrial
