Torre del Reloj - ATECA (COMUNIDAD DE CALATAYUD) (ARAGÓN)

Torre del Reloj - ATECA (COMUNIDAD DE CALATAYUD) (ARAGÓN)

Campanas desaparecidas

Campana de cuartos (refundida)

(Referencia 10832)
Localización Sala de campanas
Diámetro 50
Peso aproximado 72
FundidorNOBEL, BERNARDO
Año fundición 1801
Estado actual Refundida en 1853
Notas Medidas aproximadas
Editor LLOP i BAYO, Francesc
Actualització 30-03-2012

Campanas actuales

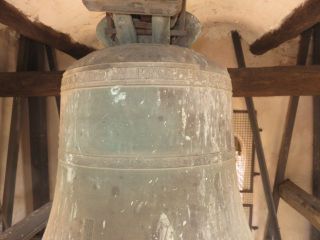

Campana de cuartos (A)

(Referencia 10833)
Arxiu sonor de la campana

Localización Sala de campanas
Diámetro 60
Altura del bronce 50
borde 6.5
Peso aproximado 125
Año fundición 1855
Descripción La campana tiene enormes dificultades de documentación, tanto por la suciedad que la cubre, como por la rejilla de protección contra las aves. Se puede leer en la parte superior "LA VOZ... MDCCCV" que podemos interpretar, con seguridad como "LA VOZ DEL ANGEL QUE EN LO ALTO SUENA AÑO MDCCCLV"
Seguramente hay una cruz a la parte de afuera, con pedestal, y a la parte interior, tras la rejilla, se adivina la marca de fábrica: "... ME FUNDIERON ... / DE 1855"
La primera frase es habitual en campanas del XIX e incluso del XX, hechas por fundidores ambulantes cántabros. El posible plural indica que serían dos, quizás FERMÍN DE ARGOS y FERMÍN DE QUINTANA, que fundieron por esa época por la zona, y que a veces utilizaban la frase inicial de la voz del ángel.
tercio (T) (2 cordones)
"LA VOZ ... DE MDCCCLV"
(2 cordones)
(cenefa de triángulos invertidos)
Medio pie (MP) (06) (cartela con la marca de fábrica - ilegible por la suciedad que la cubre, aumentada por la rejilla de protección de la sala, prácticamente pegada a la campana) "... ME FUNDIERON ... / DE 1855"
prima Si1 -31
Hum Do1 -41
tercera Mib2-21
Octava Do3 +9
Toques tradicionales de campanas Cuartos
Toques actuales de campanas Cuartos
Yugo Brazo sin cabezal, pero con los ejes acodados
Estado actual La campana suena mal no porque está rota, que no lo está, sino por la deficiencia de la instalación: está floja con respecto al yugo, y por tanto oscila; está pegada a la rejilla, y por su menor tamaño afecta al sonido, y además el electromazo está peligrosamente bajo y demasiado cerca, como es habitual en la empresa instaladora. Por eso, cuando toca, da varias oscilaciones tropezando contra el electromazo que mata su sonoridad, y da la impresión de estar rota como su compañera.
El yugo de madera, original, carece de cabeza. El brazo tiene los ejes acodados, y se ubican en una estructura similar a la de las campanas de bandeo, con una diferencia: hay un taco de madera rectangular, encastrado en el muro y en su parte superior un pequeño taco también de madera pero de mayor dureza y trapezoidal, que imita los de bronce de las campanas móviles.
Mecanismos de toque (06) electromazo
Actuaciones urgentes Dado el estado de conservación de la instalación, y ante el peligro de inminente rotura, se recomienda la paralización de los toques hasta la restauración del conjunto.
Propuestas La campana debe ser limpiada, por dentro y por fuera, para recuperar la sonoridad original.
El toque debe realizarse única y exclusivamente mediante el mazo exterior, que puede ser actuado mediante medios electromecánicos, pero percutiendo siempre por gravedad, y quedando separado de la campana tras el toque.
En ningún caso debe ser dotada de electromazo externo.
Tampoco debe utilizarse para otro toque que no sean los cuartos, preferentemente de día y de noche.
Protección Protección genérica por encontrarse en un inmueble protegido (Bien Catalogado del Patrimonio Cultural Aragonés). No obstante debería incoarse expediente para incluir la campana, su yugo, su instalación tradicional y su uso en el Inventario General de Bienes Muebles, debido a su interés.
Valoración En caso de rotura solamente puede ser soldada. Puede ser remplazada por una campana de distinta afinación.
Instalación La instalación ha sido sustituida y debe ser reconstruida para restaurar los valores sonoros y culturales del instrumento, así como los toques tradicionales.
Editor ÁLVARO MUÑOZ, Mari Carmen; LLOP i BAYO, Francesc
Actualització 04-07-2015
10 Fotos

Campana de horas (B)

(Referencia 10834)
Arxiu sonor de la campana

Localización Sala de campanas
Diámetro 108
Altura del bronce 85
borde 11
Peso aproximado 729
FundidorVÉLEZ DE FONCUEVA, DIEGO
Año fundición 1711
Descripción La campana presenta un interesante conjunto de inscripciones y de símbolos.
En la parte superior dice "SANTA BARBARA ORA PRONOBIS. ESTA CANPANA SE HIZO AÑO I 7 I I SIENDO ALCALDE" aunque si la primera invocación está en latín debieron escribir "SANCTA BARBARA ORA PRO NOBIS". Esta petición viene de la letanía de los santos, y está dirigida a Santa Bárbara, que a partir del siglo XVIII fue considerada la patrona contra las tormentas, los granizos y los incendios. Esta protección en los siglos anteriores fue atribuida primero a Santa Águeda, luego a San Miguel, y en los siglos XVIII y XIX a Santa Bárbara. Significa SANTA BÁRBARA RUEGA POR NOSOTROS.
La segunda parte está en español, que hoy escribiríamos ESTA CAMPANA SE HIZO EL AÑO 1711. La utilización de la I mayúscula en sustitución del 1 alcanza desde la primera aparición de cifras para las fechas, a mitad del siglo XVI (en muy pocos casos) hasta más de la mitad del siglo XIX.
Hay una gran cruz que añade más protección a la campana, con pedestal y los tres clavos. A ambos lados hay dos lagartijas. Se suele interpretar este símbolo animal como un recuerdo de la refundición de una campana anterior, ya que los antiguos pensaban que las lagartijas (y sobre todo las salamandras) nacían del fuego. En efecto cuando se tiraba un tronco a la lumbre, de él salían, huyendo, estos animalitos. Por tanto, igual que las lagartijas nacen del fuego, esta campana refundida ha renacido del bronce y del fuego.
Hay un signo interesante, un a modo de cinturón por el medio de la campana, con una especie de hebilla y un trozo de cinta colgando. Esto procede de las campanas medievales (que no tenían una gran cruz: ésta aparece en el siglo XVI), y esa cinta colgante solía acabar con la expresión "AVE MARÍA", que no hemos detectado aquí. Igualmente, si había cruz, la cinta colgaba del lado opuesto, cosa que aquí no ocurre e indica un uso ya tardío del símbolo. Incluso es una de las campanas más modernas en las que aparece esta cinta rodeándola.
Al pie de la cruz hay un nombre, que algunos interpretaban como el del alcalde pero que corresponde sin la menor duda al fundidor de la campana: "DIEGO BELEZ DE FONCUEBA RIO MEFEZIT" con una primera parte que corresponde a su nombre y una parte final, mal escrita, en latín, que debió poner "ME FECIT", es decir, ME HIZO. No sabemos a lo que corresponde la palabra RIO, a no ser que dependa de la frase de debajo como veremos luego. Diego VÉLEZ DE FONCUEVA es un fundidor documentado en otras campanas de principios del XVIII. Funde dos grandes en Nules (Comunitat Valenciana) en 1717, junto con los fundidores Diego MUÑOZ DE ARGOS y José MUÑOZ IGUAL, que dicen ser navarros y vecinos de Teruel. No obstante, por los apellidos, y por la tradición de fundidores, no hay duda que proceden de lo que hoy corresponde a Cantabria, de la comarca de las Siete Villas.
La frase principal, iniciada en la parte superior, sigue, entre cordones, en el medio pie, donde dice "GERONIMO TVRBICA INFANZON YFRANZISCO CAMPOS REGIDORES BARTOLOME SALBO JOSEPH RVBIO PROCVRADOR FRANCO XABIER DE / MOROS" Como quiera que la palabra RIO antes citada se encuentra encima de FRANZISCO, no es improbable que la frase completa se refiera a las autoridades civiles locales (ya que se trata de una campana municipal) y pueda leerse así: ESTA CAMPANA SE HIZO EL AÑO 1711 SIENDO ALCALDES JERÓNIMO TURBICA, INFANZÓN, Y FRANCISCO RÍO CAMPOS, REGIDORES BARTOLOMÉ SALVO Y JOSÉ RUBIO, PROCURADOR FRANCISCO JAVIER DE MOROS. En cualquier caso esta interpretación está sujeta a una verificación documental en los archivos municipales y sobre todo a un definitivo estudio en el momento de la restauración de la campana.
Es interesante el hecho de su refundición justamente en 1711, con los nuevos cargos políticos, tras la pérdida de los fueros y las instituciones aragonesas. El 29 de junio de 1707 Felipe V promulga el Decreto de Nueva Planta en el que declara «abolidos y derogados todos los referidos fueros, privilegios, práctica y costumbre hasta aquí observados en los referidos reinos de Aragón y Valencia, siendo mi voluntad que éstos se reduzcan a las leyes de Castilla, y al uso, práctica y forma de gobierno que se tiene y ha tenido en ella, y en sus tribunales sin diferencia alguna en nada». No es improbable que la campana anterior, también municipal, y con otro tipo de organización, fuera considerada impropia y fuera refundida para adaptarse a los nuevos tiempos políticos.

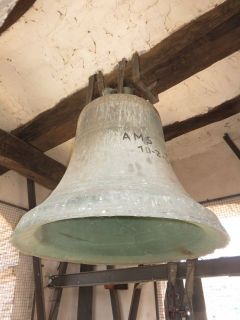

La campana, rota y muy sucia, cuenta además con un grafito reciente de grandes dimensiones, realizado con pintura plástica negra, probablemente utilizada para la protección de las estructuras metálicas, y que corresponde a las iniciales de los pintores y la fecha de su hazaña: "AMS J·F·C / 10-2-05"
Hombro (H) (3 cordones)
tercio (T) " ✱ ✱ ✱ ✱ ✱ ✱ ✱ ✱ " (repartidos en intervalos regulares)
(2 cordones)
"SANTA BARBARA ORA PRONOBIS. ESTA CANPANA SE HIZO AÑO I 7 I I SIENDO ALCALDE"
(2 cordones)
(06) (crucecita con pedestal - 6 cm)
Medio (M) (00) (gran cruz con pedestal y tres clavos) (2 lagartijas a ambos lados del asta)
(cinta que recorre todo el medio, con una a modo de hebilla en 02 y una cinta caida, terminada en triángulo)
Medio pie (MP) "(pedestal de la cruz) DIEGO BELEZ DE FONCUEBA RIO MEFEZIT"
(2 cordones)
"GERONIMO TVRBICA INFANZON YFRANZISCO CAMPOS REGIDORES BARTOLOME SALBO JOSEPH RVBIO PROCVRADOR FRANCO XABIER DE"
(3 cordones)
"MOROS"
Pie (2 cordones)
Toques tradicionales de campanas Horas
Toques actuales de campanas Horas
Estado actual La campana tiene una gran grieta horizontal, de más de un metro de largo, en la boca, en el lado opuesto del electromazo. Hubo un intento de repararla, o al menos de impedir la caída del largo trozo de bronce.
Los herrajes que unen la campana a la viga de madera han sido sustituidos por otros modernos, soldados, aparentemente demasiado débiles.
El electromazo pega demasiado bajo y está demasiado cerca, lo que aumenta el riesgo de rotura de la campana. Es habitual en la empresa instaladora ponerlos demasiado bajos y próximos, cuando su punto de percusión debe ser más arriba, donde comienza la curva de la campana. Por otra parte, y afortunadamente, es demasiado pequeño para el tamaño de esta campana, lo que supone golpes menores y por tanto de menor gravedad sobre el quebrado bronce.
La campana está extremadamente sucia, de excrementos de palomos. Cuenta además con un grafito en el medio, realizado con pintura plástica negra: "AMS J·F·C / 10-2-05"
Mecanismos de toque (06) electromazo
Actuaciones urgentes Dado el estado de conservación de la instalación, y ante el peligro de inminente rotura, se recomienda la paralización de los toques hasta la restauración del conjunto.
Propuestas La campana debe ser soldada, por procedimiento LACHENMEYER o similar, para recuperar su sonoridad perdida.
La campana debe ser limpiada, por dentro y por fuera, para recuperar la sonoridad original.
Deben reponerse los herrajes de fijación al yugo, de acuerdo con las normas habituales en campanas.
El toque debe realizarse única y exclusivamente mediante el mazo exterior, que puede ser actuado
mediante medios electromecánicos, pero percutiendo siempre por gravedad, y quedando separado de la campana tras el toque.
En ningún caso debe ser dotada de electromazo externo.
Tampoco debe utilizarse para otro toque que no sean las horas, preferentemente de día y de noche.
Protección Protección genérica por encontrarse en un inmueble protegido (Bien Catalogado del Patrimonio Cultural Aragonés). No obstante debería incoarse expediente para incluir la campana, su yugo, su instalación tradicional y su uso en el Inventario General de Bienes Muebles, debido a su interés.
Valoración En caso de rotura solamente puede ser soldada. Puede ser remplazada por una campana de distinta afinación.
Instalación La instalación ha sido sustituida y debe ser reconstruida para restaurar los valores sonoros y culturales del instrumento, así como los toques tradicionales.

Autores

  • AYUNTAMIENTO DE ATECA [Torre del reloj - La inscripción es la siguiente: "SANTA BARBARA ORA PRO NOBIS. ESTA CAMPANA SE HIZO EL AÑO 1711 SIENDO ALCALDE DIEGO BELEZ DE FONCUEVA, Y REGIDORES BARTOLOMÉ SALVO, JOSE COMPOD, JOSE RUBIO PROCURADOR, FRANCISCO XAVIER DE MOROS, JERÓNIMO TURVICA INFANZON, RIO ME FECIT"] (2006)
Editor ÁLVARO MUÑOZ, Mari Carmen; LLOP i BAYO, Francesc
Actualització 04-07-2015
40 Fotos
